Rekonstrukce školní tělocvičny: nové LED osvětlení a elektroinstalace

Při rekonstrukci školní tělocvičny jsme spojili nové LED osvětlení s obnovou elektroinstalace a souvisejícími stavebními úpravami. Výsledkem je světlejší, bezpečnější a funkčnější prostor připravený na každodenní školní provoz.

Rekonstrukce, při které nestačilo vyměnit pouze svítidla

Modernizace školní tělocvičny ukazuje, že u starších objektů může být nové osvětlení pouze jednou částí mnohem širšího technického řešení. Výchozí stav vyžadoval obnovu elektroinstalace, poškozených povrchů i dalších částí objektu, proto bylo nutné přistupovat k rekonstrukci jako k jednomu funkčnímu celku.

U osvětlení tělocvičny přitom nerozhoduje pouze počet svítidel nebo jejich příkon. Důležitá je výška prostoru, rozměry sportovní plochy, rozložení světla, vhodná optika, omezení oslnění i technické možnosti stávající elektroinstalace. Teprve kombinace těchto faktorů vytváří světelnou soustavu vhodnou pro každodenní provoz.

Nové LED osvětlení pro vysoký sportovní prostor

Hlavní sportovní plochu jsme osvětlili pomocí 16 svítidel SLX UFO LN 17 800. Jde o výkonná LED svítidla vhodná pro prostory s vyšší montážní výškou, kde je potřeba dostat dostatek světla na velkou plochu a zároveň jej rozložit co nejrovnoměrněji.

Konkrétní verze použitá v této realizaci má příkon 120 W, světelný tok 19 500 lm a měrný výkon 162 lm/W. Svítidla pracují s neutrální bílou barvou světla 4000 K, optikou 90°, krytím IP65 a indexem podání barev CRI 80+.

• Počet svítidel: 16 ks
• Příkon jednoho svítidla: 120 W
• Světelný tok: 19 500 lm
• Měrný výkon: 162 lm/W
• Teplota chromatičnosti: 4000 K
• Optika: 90°
• Krytí: IP65
• Podání barev: CRI 80+

Při šestnácti svítidlech představuje instalovaný příkon hlavní světelné soustavy přibližně 1,92 kW. Samotný příkon však nevypovídá o kvalitě osvětlení. Důležitý je poměr mezi spotřebou, světelným tokem, optikou a tím, jak se světlo dostává na pracovní – v tomto případě sportovní – plochu.

Široká 90° optika pomáhá rozložit světlo z vyšší montážní úrovně na větší plochu a neutrální bílá 4000 K zachovává čisté a přirozené vizuální vnímání prostoru.

Technické informace o sérii najdete také přímo na stránce výrobce: SLX UFO LN 17 800.

Nová elektroinstalace jako základ bezpečného provozu

Nejdůležitější část rekonstrukce přitom po dokončení téměř není viditelná. Původní elektroinstalace již neodpovídala požadavkům na bezpečný provoz, proto projekt počítal s její kompletní obnovou.

Součástí technického řešení byly nové elektrické rozvody, ochrana automatickým odpojením napájení a použití proudových chráničů. Po dokončení bylo nutné provést měření izolačního odporu, zkoušku polarity, funkční zkoušky a následnou revizi elektroinstalace.

Právě při rekonstrukcích starších škol je tento postup zásadní. Výměna zastaralého svítidla za nové LED řešení sama o sobě nevyřeší technický stav napájecích tras, ochranných prvků nebo elektrických rozvodů. Novou světelnou soustavu je proto třeba vždy posuzovat v kontextu celého objektu.

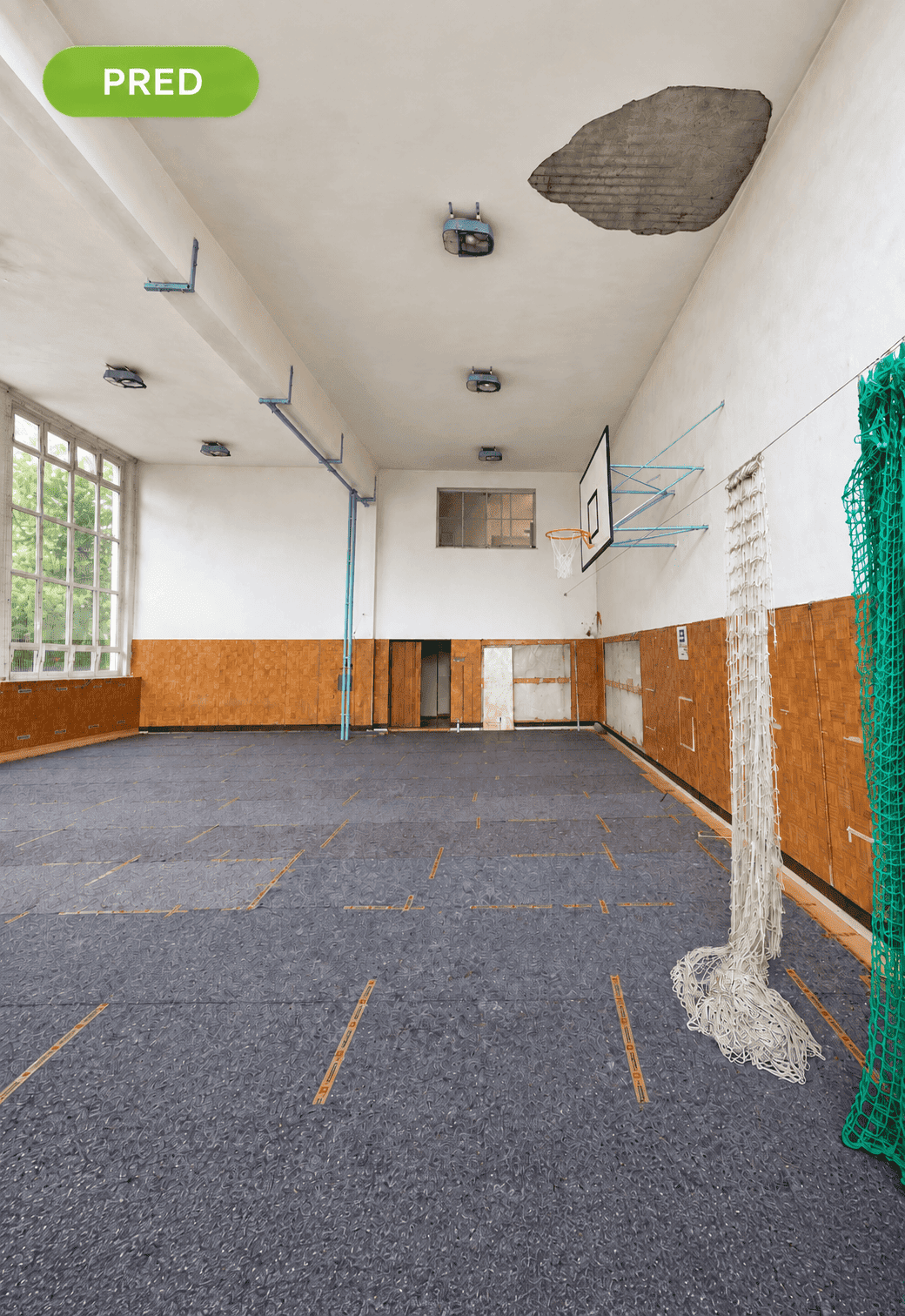

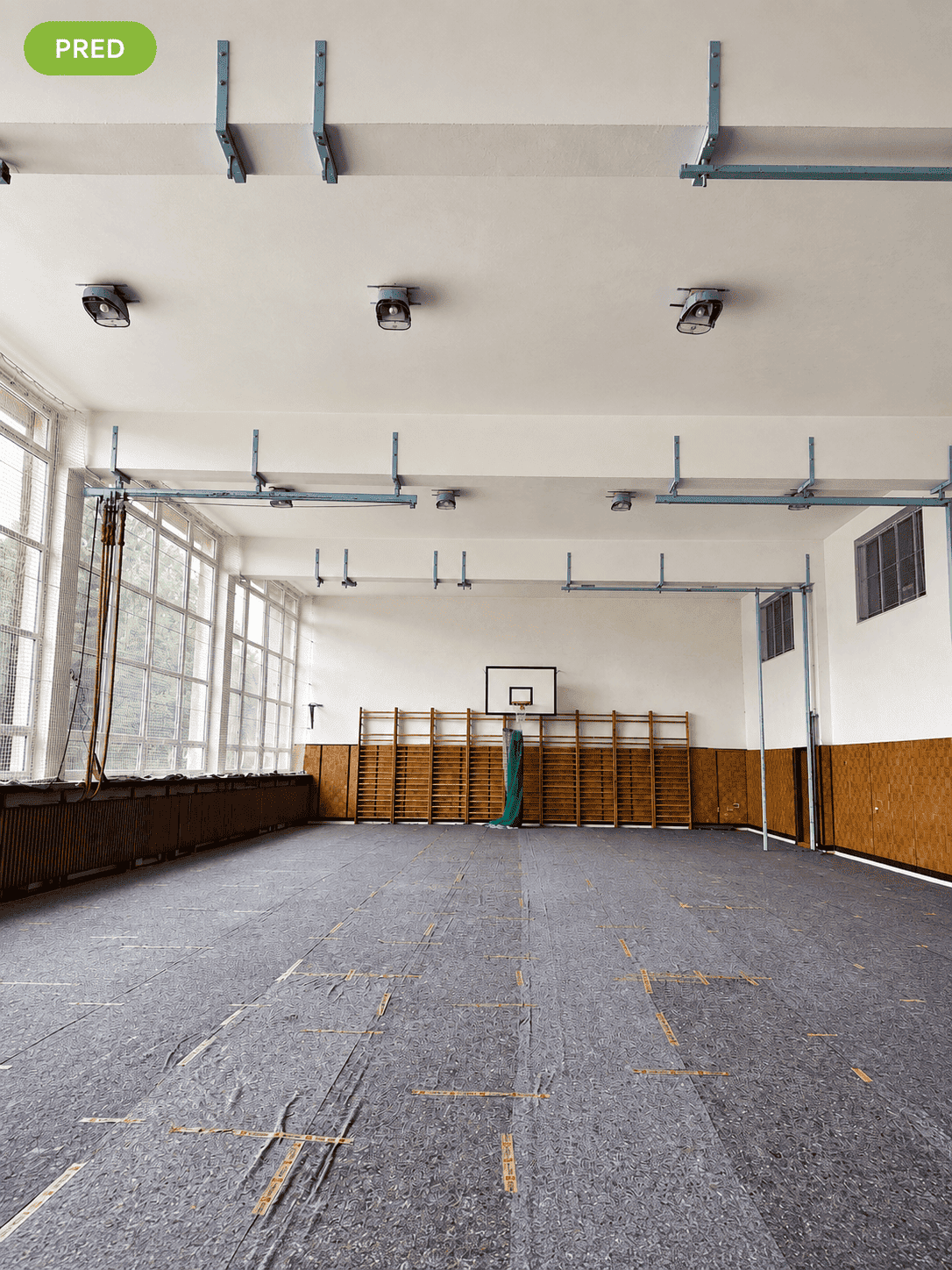

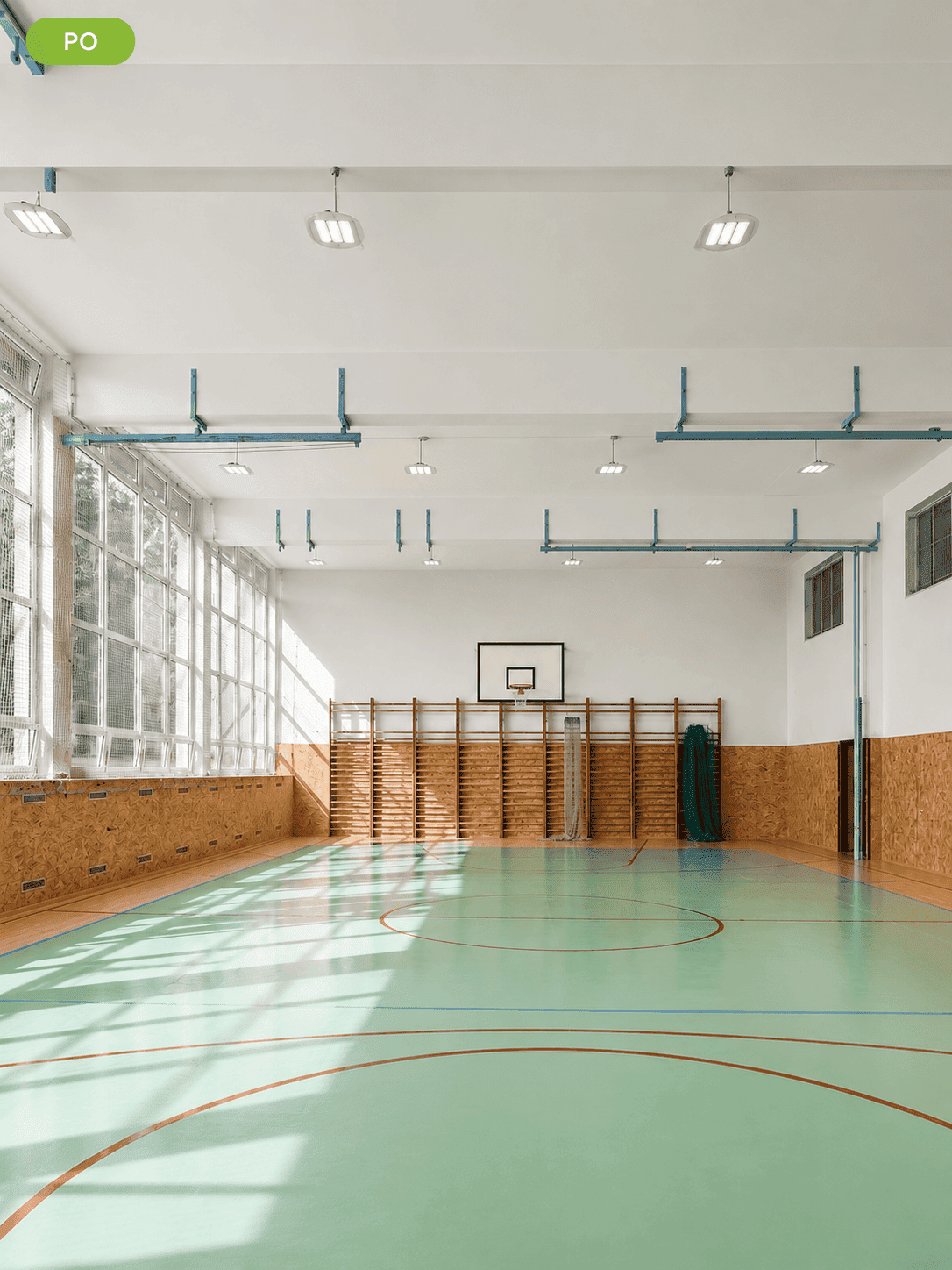

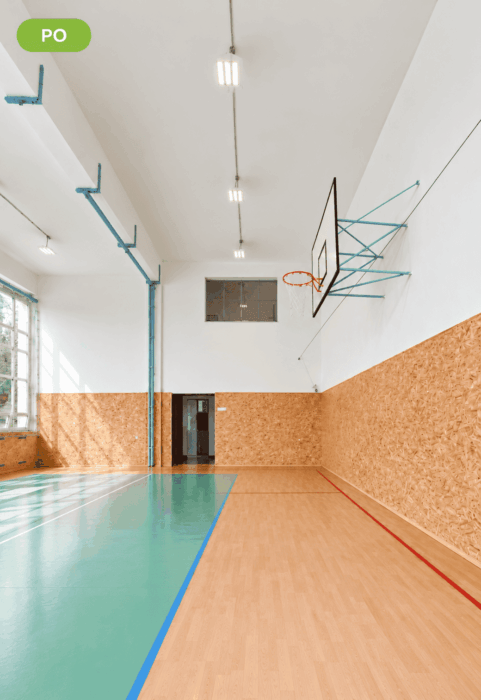

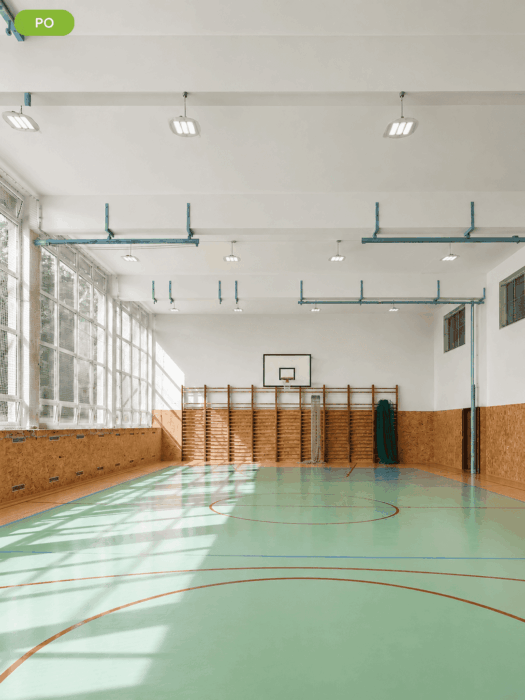

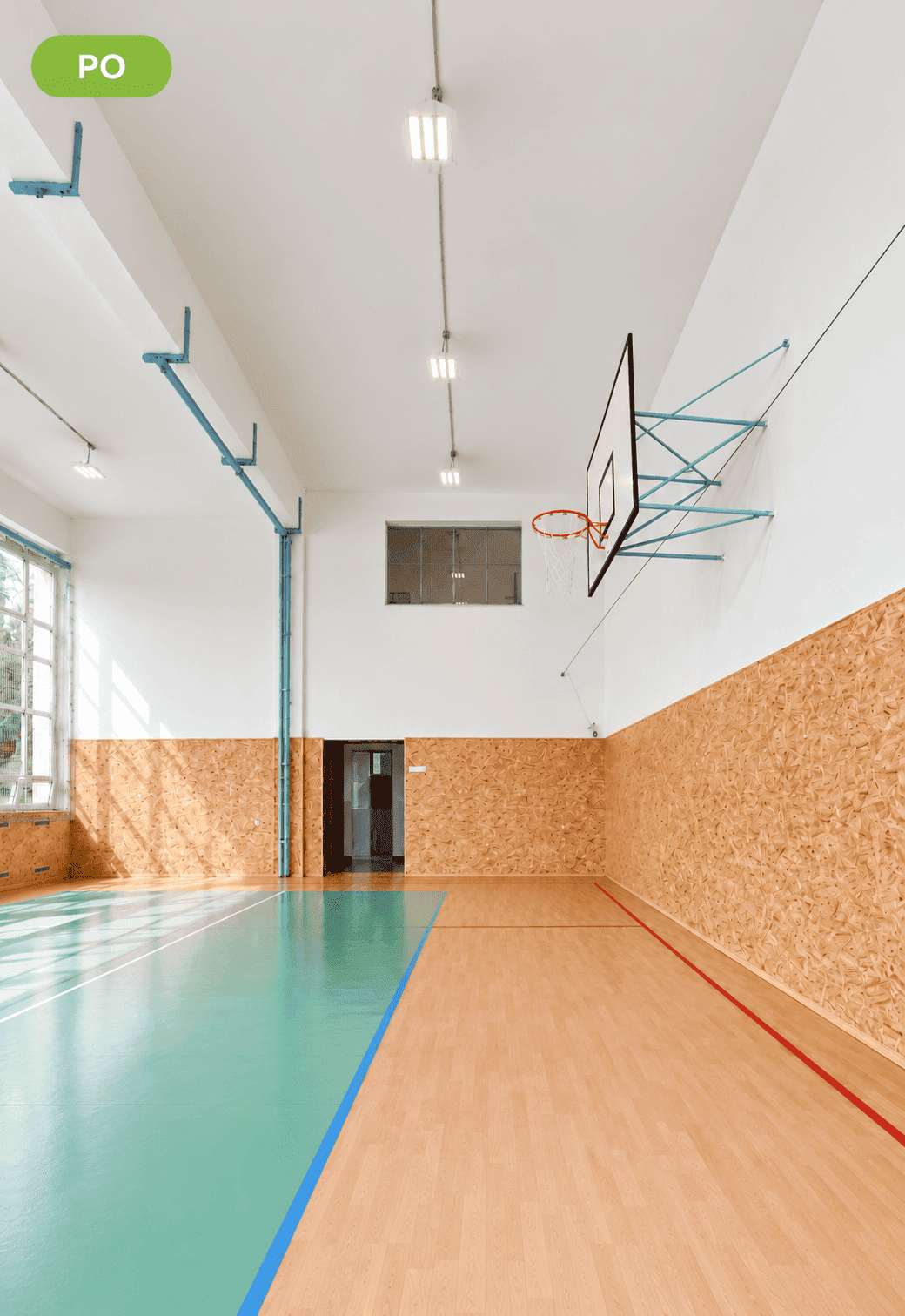

Před a po: světlo zvýraznilo i stavební obnovu tělocvičny

Fotografie původního stavu a hotové realizace dobře ukazují, jak velkou roli hraje při rekonstrukci kombinace světla a povrchů. Původní prostor působil tmavěji a technicky zastarale. Po obnově se výrazně změnilo jeho celkové vizuální vnímání.

Nové světlé povrchy odrážejí větší množství dopadajícího světla a pomáhají vytvořit vzdušnější charakter interiéru. Dřevěné obklady stěn zůstaly přirozenou součástí tělocvičny, zatímco obnovená sportovní plocha a čisté bílé plochy vytvářejí s novým LED osvětlením jeden vizuální celek.

Právě na takových realizacích je vidět, že výsledný dojem nevytváří pouze samotné svítidlo. Světlo vždy pracuje společně s geometrií místnosti, barvou stěn, materiály a povrchy, od kterých se odráží.

Osvětlení jako součást celého technického řešení

Při rekonstrukci bylo nutné koordinovat jednotlivé práce tak, aby na sebe správně navazovaly. Demontáže, stavební úpravy, nové elektrické rozvody, příprava montážních bodů a samotná instalace osvětlení nelze u podobného projektu řešit izolovaně.

Výsledek proto není pouze výměnou jedné generace svítidel za druhou. Jde o obnovený technický základ prostoru, na který může nová světelná soustava bezpečně a spolehlivě navázat.

Rekonstrukce zahrnovala i další prostory školy

Součástí projektu nebyla pouze tělocvična. Rekonstrukce zahrnovala také vybraná sociální zařízení a související technické práce včetně zdravotechniky, elektroinstalace, povrchů a osvětlení.

V rámci dodávky osvětlení byla použita také zapuštěná LED svítidla MESON s příkonem 12,5 W a teplotou chromatičnosti 3000 K. Hlavním tématem této reference však zůstává světelně-technické a elektrotechnické řešení samotné tělocvičny.

Proč se u školy vyplatí řešit osvětlení komplexně

Tato realizace je dobrým příkladem toho, proč by modernizace osvětlení starší školy neměla začínat pouze výběrem nového svítidla. Nejprve je potřeba znát technický stav objektu, elektroinstalace a rozvaděčů a teprve poté zvolit světelné řešení podle rozměrů, montážní výšky a způsobu využití jednotlivých prostor.

U tělocvičny se kromě výkonu svítidel posuzuje také rozložení světla, optika, rovnoměrnost, oslnění, mechanická odolnost a způsob montáže. Řešení, které funguje v jedné škole, proto nemusí být automaticky vhodné pro jinou tělocvičnu.

Více o tom, jak přistupujeme k modernizaci školních budov, si můžete přečíst v článku Modernizace osvětlení a energií pro školy.

Od technického návrhu až po realizaci

V LEDCO přistupujeme k profesionálnímu osvětlení jako k součásti architektury a technického fungování budovy. U škol, sportovních prostor i dalších veřejných objektů umíme řešit výběr vhodných svítidel, světelně-technický návrh, dodávku, montáž i navazující technické práce.

Více informací o našem přístupu najdete v sekci profesionální projekty osvětlení na míru.

Podívejte se také na naše další realizace LEDCO.
